FID sklopka: šta je, čemu služi i zašto je najisplativiji bezbednosni uređaj u stanu

FID sklopka (od nemačkog Fehlerstrom-Schutzschalter; engleski RCD, srpski „zaštitna strujna sklopka“) je jedan od retkih uređaja u kući koji postoji isključivo da bi zaštitio ljude, a ne uređaje ili kablove. I jedan je od najčešće nepostojećih u starim stanovima.

Kako radi

Struja koja uđe u stan kroz fazni provodnik mora da se vrati kroz nulti. FID stalno poredi te dve vrednosti. Ako se razlikuju za više od 30 miliampera — što znači da deo struje „curi“ negde drugde, kroz oštećenu izolaciju, vlagu ili čoveka — sklopka prekida napajanje za manje od 30 milisekundi. To je dovoljno brzo da strujni udar ostane na nivou neprijatnog trzaja.

Obični osigurač to ne može. On reaguje na preveliku struju (kratak spoj, preopterećenje), ali struja od 50 mA kroz čoveka — koja može da bude smrtonosna — za osigurač od 16 A je zanemarljivo mala.

Kako da proverite da li je imate

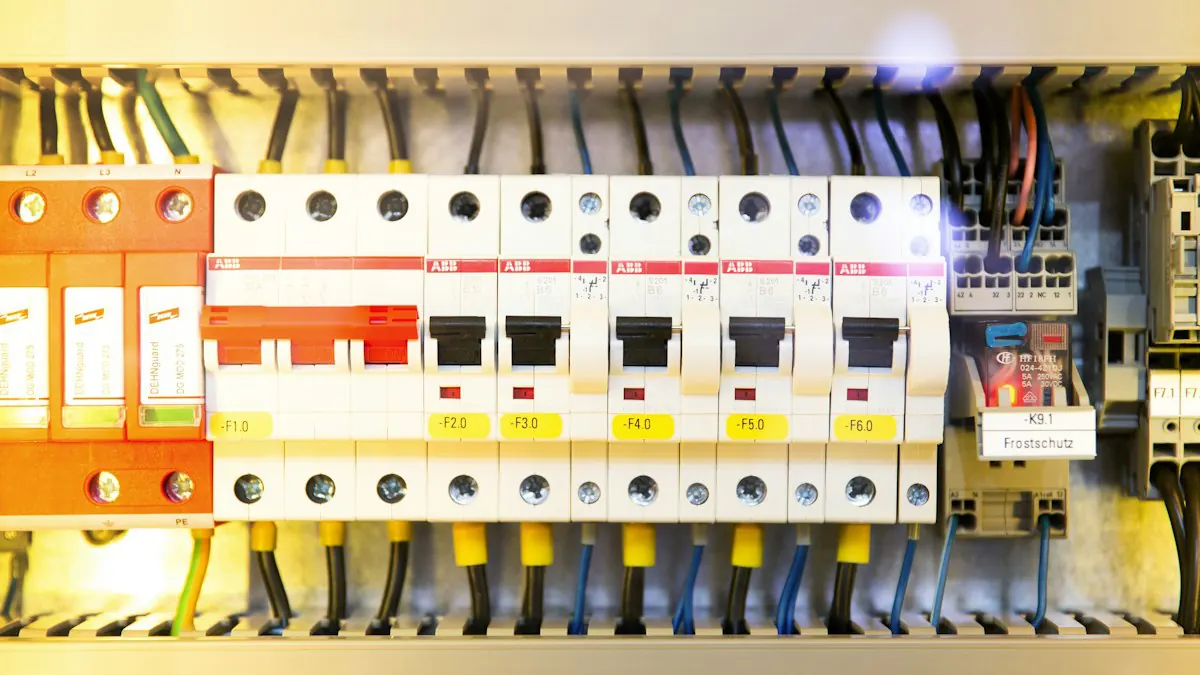

Otvorite razvodnu tablu. FID je širi od običnog osigurača (obično zauzima dva ili četiri mesta), ima oznaku „30 mA“ ili „0,03 A“ i malo dugme sa slovom „T“ (test). Ako ga nema — nemate ga. Ako ga imate, pritisnite T jednom mesečno: treba da isključi. Ako ne isključi, sklopka je neispravna.

Koliko ih treba

Jedna za ceo stan je bolje nego nijedna, ali ima manu: kvar na jednom uređaju obara sve, uključujući frižider dok ste na moru. Preporuka je najmanje dve — jedna za kupatilo, kuhinju i mašinu za veš, druga za ostatak stana — a u većim stanovima i kućama po jedna na grupu krugova. Nova tabla se danas obično projektuje tako.

FID stalno izbacuje — šta sad

Ovo je najčešće pitanje koje čujemo. Redosled provere:

1. Isključite sve uređaje iz utičnica (ne samo sa prekidača — iz utičnica).
2. Vratite FID. Ako drži — problem je u nekom uređaju. Uključujte ih jedan po jedan; najčešći krivci su stari bojler, mašina za veš, rerna posle pranja i frižider sa oštećenim grejačem za odmrzavanje.
3. Ako FID izbacuje i bez ijednog uređaja — curenje je u instalaciji: vlaga u razvodnoj kutiji (posle curenja od komšije), oštećena izolacija, ili loše urađen spoj. To je za električara sa instrumentom za merenje izolacije.

Koliko košta

FID sklopka 2P/40A/30mA poznatog proizvođača košta 2.500–7.000 dinara. Ugradnja u postojeću tablu sa mestom na šini je 3.000–5.000 dinara rada. Ukupno, dakle, 6.000–12.000 dinara. U starim tablama bez mesta potrebna je nova tabla, što je veći posao — ali i tada je FID glavni razlog da se u to uđe. Cene ostalih radova su u našem cenovniku.

FID bez uzemljenja — radi li?

Često pitanje u starim stanovima bez zaštitnog provodnika. Odgovor: FID i tada štiti od udara kroz čoveka (jer meri razliku struje, ne zavisi od uzemljenja), ali neće sam isključiti uređaj čije je kućište pod naponom dok ga neko ne dodirne. Sa uzemljenjem, proboj na kućište odmah aktivira zaštitu. Dakle: FID bez uzemljenja je mnogo bolji od ničega, ali uzemljenje je i dalje potrebno — i to je jedan od glavnih razloga za kompletnu zamenu instalacije.

Tipovi FID sklopki — šta piše na njima

• Tip AC — najjeftiniji, reaguje na naizmeničnu struju curenja. Za starije stanove sa klasičnim uređajima dovoljan.
• Tip A — reaguje i na pulsirajuću jednosmernu struju, kakvu prave uređaji sa elektronikom (inverter klime, veš mašine, punjači). Danas preporučen standard za stan.
• Tip B — za punjače električnih automobila i solarne sisteme. U stanu retko potreban.
• Osetljivost: 30 mA za zaštitu ljudi. 300 mA sklopke su protivpožarne i ne štite od udara — ne mešajte ih.

Ako ugrađujete novu, uzmite tip A od poznatog proizvođača. Razlika u ceni prema tipu AC je nekoliko stotina dinara.

Ako iz ovog sajta zapamtite samo jednu stvar, neka to bude: proverite da li imate FID sklopku. Ako nemate, ugradite je pre bilo čega drugog.
